立式加工中心NV-850

立式加工中心NV-850
设备名称 立式加工中心NV-850
型号 NV850
制造商 亚崴机电 ( 苏州 )
主要功能 精密加工/数控
设备概要 亚崴精心研发的NV立式加工，先进科技与高品质零件，以高功率直结式主轴为设计基础，结合高刚性结构与快速刀臂式换刀机构，提供高速、大马力与超稳定的加工能力。是所有同级机种具备最高性价比的机种之一，广为全球各大精密模具与精密零件加工厂所广泛采用。X/Y/Z三轴电机及螺杆轴承座采用一体式铸造结构。Z/Y轴螺杆尾座采用一体式铸造结构。三轴轨道面全支撑线轨结构。X/Y/Z三轴采用高刚性滚柱线轨。三轴传动螺杆采用双螺帽旋转导螺杆。精密手工铲花工艺，直结式主轴，双面拘束主轴规格。FANUC 0i-MF 10.4″PLUS控制器。主轴气幕、主轴环状喷水。三轴自动润滑系统，全封式外罩钣金（不含上盖），切削液系统（含帮浦及水箱），链板式铁屑输送机及收集桶，安全门电锁。电气箱热交换器，吹气清屑装置，自动断电系统，基础螺栓及水平调整螺丝，24T刀臂式刀库，RJ45 网络接口。
技术参数 1.主要结构要求：
1.1、机床主要结构为铸件床身结构。
▲1.1.1 三轴电机及螺杆轴承座必须采用一体式铸造结构;
▲1.1.2 X、Y轴螺杆尾座必须采用一体式铸造结构;
▲1.1.2 三轴轨道支撑面，必须保证全行程支撑，线轨不准悬垂在外；
▲1.2、三线滚柱线轨，精密加工中心等级；
▲1.3、三轴传动螺杆使用双螺帽结构；
1.4、工件量测系统
1.4.1 360度红外传输
1.4.2 单向重复精度 1.0 μm (2s)
1.4.3 最高加速度 50 mm测针时为150 m/s2
1.4.4 工作范围 最长6 m
1.5、机械臂刀库；
1.6、带高压喷枪；
1.7、链板式排屑机和小推车；
1.8、机床内部底座带有环状冲屑；
▲1.9、主轴配置主轴气幕功能
▲1.10、主轴配置环状喷水功能
2.主要参数
2.5工作台尺寸:≥1000*550mm
2.6XYZ轴行程：≥850*550*635mm
▲2.3 主轴马达：≥11/15kw
▲2.4 主轴传动方式：直结式
2.5 转速：≥8000rpm
▲2.6 主轴锥度：BBT40
2.7 主轴鼻端至工作台中心距：100-735mm
2.8 刀库容量：≥24T
2.9 控制器：
2.9.1 可控制轴数≥ 5轴
2.9.2 CNC与伺服放大器必须使用光缆连接
2.9.3 10.4 寸及以上彩色液晶屏幕
2.9.4 支持10个国家以上语言显示，且必须要有中文
2.9.5 必须支持传统的软件编程代码
2.9.6 旋转编码器分辨率≥100万脉冲数
2.9.7 友好的人机界面
3.精度要求
▲3.1 定位精度（VDI 3441）  P≤0.01mm/全行程
▲3.2 重复精度（VDI 3441） P≤0.007mm
4.电力需求：380VAC   30KVA
5.气压：0.6MPa
6.机器重量：≥6500kg
7.精密平口钳,8台。
8.强力永磁吸盘/800mm*300mm*80mm，5台。
9.配套运行3个月所需要的油品及切削液。专用切削液400L，68#导轨油200L
联系方式 吕涛 17786282864

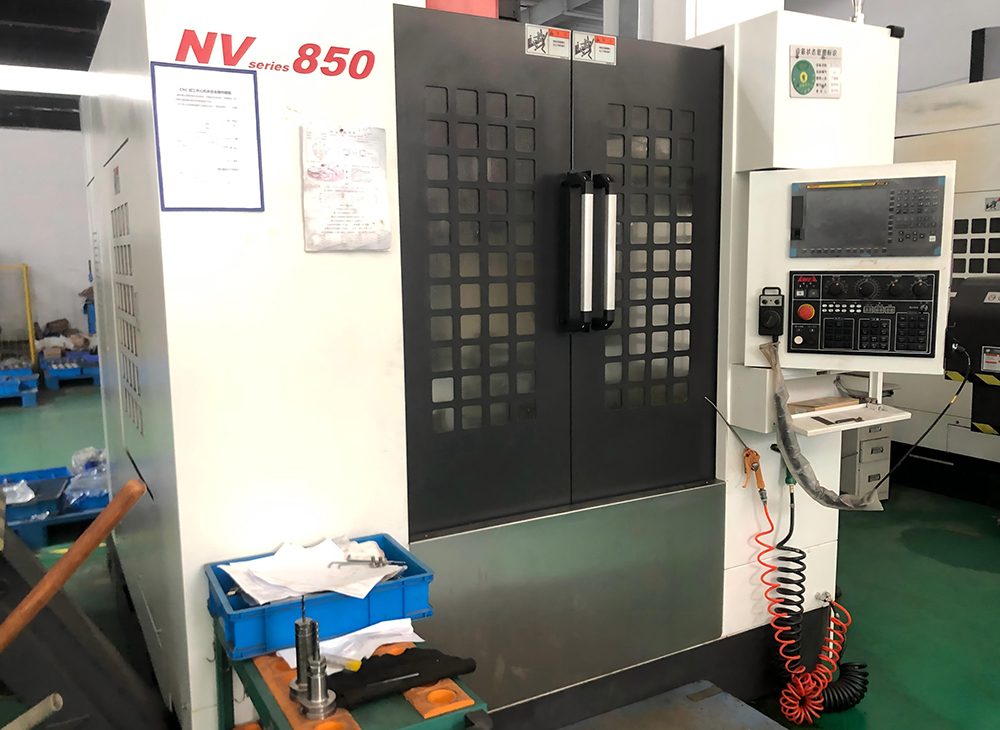

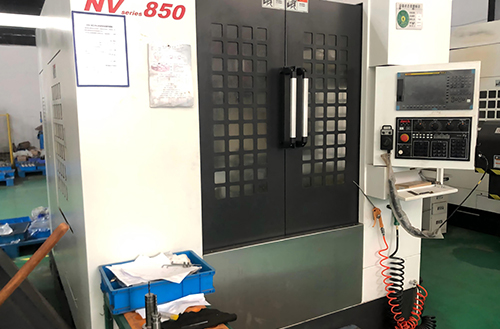

设备照片 立式加工中心NV-850
