立式加工中心ML-1365

立式加工中心ML-1365
设备名称 立式加工中心ML-1365
型号 ML1365
制造商 亚崴机电 ( 苏州 )
主要功能 精密加工/数控
设备概要 主机挟带着先进的研发技术与严苛的品质要求，专为重切削加工需求所设计的ML系列机种，具备超高刚性的切削能力与高效率加工等特性，是市场同级机种中获得最高性价比的机种之一。X/Y/Z三轴电机及螺杆轴承座采用一体式铸造结构。Z/Y轴螺杆尾座采用一体式铸造结构。三轴轨道面全支撑线轨结构。X/Y轴采用高刚性滚柱线轨，Z轴高刚性硬轨结构。 三轴传动螺杆采用双螺帽旋转导螺杆。精密手工铲花工艺。FANUC 0i-MF 10.4″PLUS控制器，全齿轮主轴箱。主轴环状喷水、温控系统、断电防坠系统。吹气清屑装置，底座冲屑系统，链式输送机加小推车。切削液系统(含帮浦及水箱)，中央集中自动润滑系统，电气箱热交换器，圆盘式油水分离机，RJ45 网络接口。
技术参数 1.主要结构要求：
1.1、机床主要结构为铸件床身结构。
▲1.1.1 三轴电机及螺杆轴承座必须采用一体式铸造结构;
▲1.1.2 X、Y轴螺杆尾座必须采用一体式铸造结构;
▲1.1.2 三轴轨道支撑面，必须保证全行程支撑，线轨不准悬垂在外；
▲1.2、X/Y轴滚柱线轨，精密加工中心等级；Z轴高刚性硬轨结构；
1.3、三轴传动螺杆使用双螺帽结构；
1.4、工件量测系统
1.4.1 360度红外传输
1.4.2 单向重复精度 1.0 μm (2s)
1.4.3 最高加速度 50 mm测针时为150 m/s2
1.4.4 工作范围 最长6 m
1.5、机械臂刀库；
1.6、带高压喷枪；
1.7、链式排屑机和小推车；
1.8、机床内部底座带有环状冲屑；
2.主要参数
2.1 工作台尺寸：≥1400*650mm
2.2 XYZ轴行程：≥1300*650*610mm
2.3 主轴马达：≥15/18.5/20.3kw
2.4 主轴传动方式：齿轮传动
2.5 主轴转速：≥6000rpm
2.6 主轴锥度：BBT50
2.7 主轴鼻端至工作台中心距：125-735mm
2.8 刀库容量：24T
2.9 控制器：
2.9.1 可控制轴数≥ 5轴
2.9.2 CNC与伺服放大器必须使用光缆连接
2.9.3 10.4 寸及以上彩色液晶屏幕
2.9.4 支持10个国家以上语言显示，且必须要有中文
2.9.5 必须支持传统的软件编程代码
2.9.6 旋转编码器分辨率≥100万脉冲数
2.9.7 友好的人机界面
3.精度要求
3.1 定位精度（VDI 3441） P≤0.012mm/全行程
3.2 重复精度（VDI 3441） Ps≤0.007mm
4. 电力需求：380VAC   30KVA
5. 气压：0.6MPa
6. 机器重量：≥8600kg
7. 精密平口钳，4台。
9. 强力永磁吸盘/1000mm*400mm*80mm，1台。
10. 配套运行3个月所需要的油品及切削液。
联系方式 吕涛 17786282864

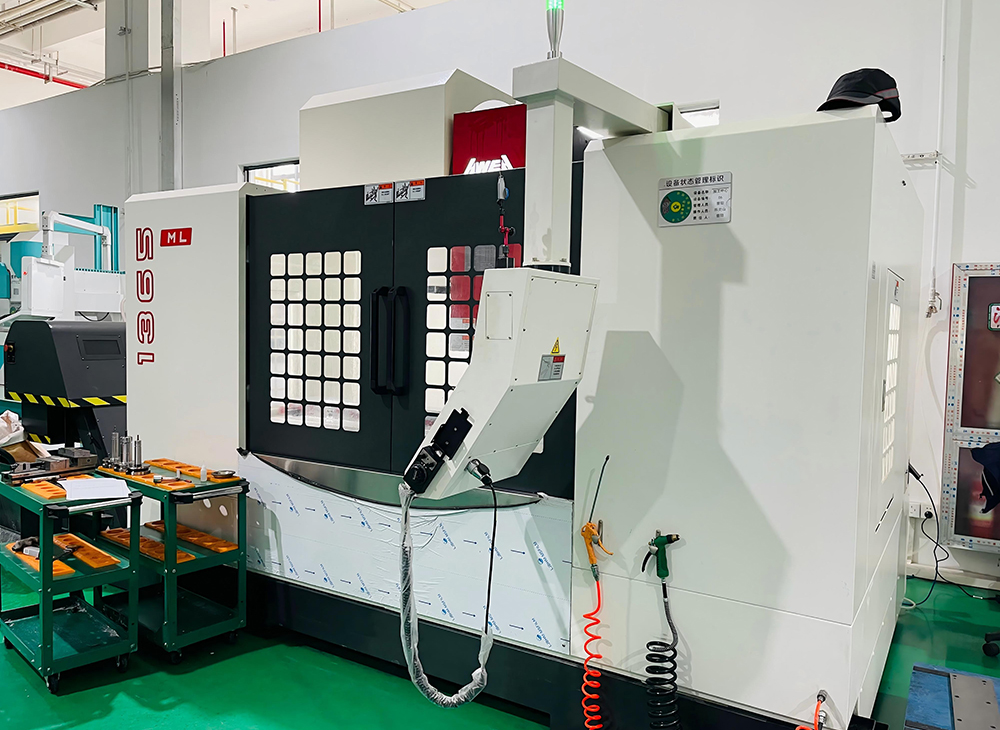

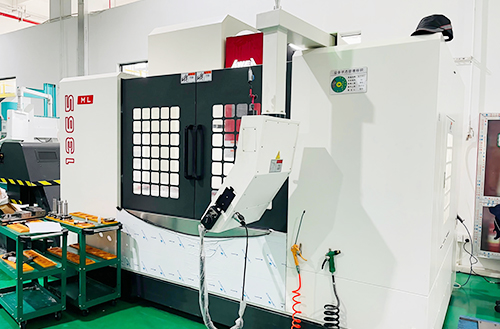

设备照片 立式加工中心ML-1365
