设备名称 小型线切割机
型号 TNS400
制造商 苏州宝时格
主要功能 精密加工/数控
设备概要 该机拥有极佳的稳定性和非常漂亮的外观设计。它的效率，精度和表面光洁度，都处于领先水平。全闭环控制方式，3种坐标方式：机械坐标、自动回零、相对坐标。BSG-XP控制系统。智能数据库宝时格纳秒级高频控制系统。中英文双语界面。。台湾上银H级高精度强预紧力导轨+滑块。1um高精度光栅。7ns窄脉宽高频系统。XYUV四轴电子手轮。高精密防水导轮座与导轮。多工位装夹具。床身铸件HT250两次回火，12个月自然时效 。机床供电电源3N-380V/50Hz。
技术参数 1.全闭环中走丝机床
2.主要参数
2.1最大工件尺寸（长×宽×高）（mm） 510×820×500
2.2机床工作行程（X×Y×Z)(mm） 320×400×400
2.3辅助轴移动距离（U×V 轴）（mm） 60×60
2.4切割钼丝直径（mm） 0.10~0.22
2.5最大工作物重量（kg） 450
2.6机床（一体机）外形尺寸（宽×长×高）（mm） 1700×1750×2000
2.7机床整机（一体机）重量（kg） ≈2000
2.8设备主机（一体机）额定总功率(kw) 1.5
3.加工参数
3.1标准切割斜度（degree/mm) ±6°/80mm
3.2定位精度（mm） ≤±0.003
3.3重复定位精度（mm） ≤±0.001
3.4多刀切割精度（mm） ≤±0.003﹝20×20 正八边形，Gr12，S=40﹞
3.5表面粗糙度(μm) Ra≦0.6（Gr12，S=40）
3.6全行程跳步精度（mm） 0.006mm
3.7切割效率（mm2/min) ＞200
4.关键配置
4.1导轨   H级高精度强预紧力导轨+滑块
4.2光栅尺 1um高精度光栅
4.3导丝眼模  0.192-0.30工业宝石眼模
4.4高频电源板 7ns窄脉宽高频系统
4.5电子手轮  XYUV四轴电子手轮
4.6导轮装置  高精密防水导轮座与导轮
4.7多功能工件夹具  多工位装夹具
5.动力电源   机床供电电源3N-380V/50Hz
联系方式 吕涛 17786282864

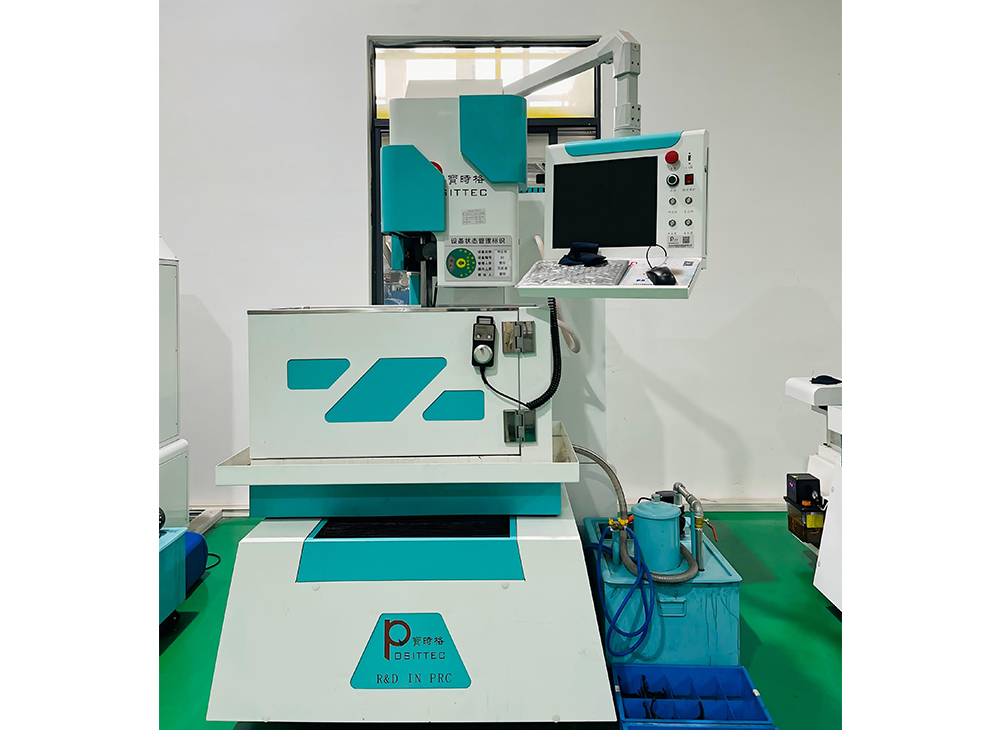

设备照片 小型线切割机
