通用型单层多功能流延/吹膜成型一体机
| 设备名称 | 通用型单层多功能流延/吹膜成型一体机 |
| 型号 | FDSI-25/28 |
| 制造商 | 广州市普同 |
| 主要功能 | 薄膜成型试验 |
| 设备概要 | 主要应用于高分子材料的流延成型实验、流延生产工艺研究与参数优化、新材料流延性能测试、色母粒分散性能测试评估等实验室科学研究。高强度欧标一体化机架，304不锈钢桌面，实用美观。集流延、切边、碾平与收卷等功能于一体。各动力辊由伺服电机独立驱动，辊转速控制精确，同步性能好。流延辊高度可升降调节，可满足不同溶体强度材料流延成型的工艺需求。镀硬铬镜面辊配304不锈钢辊芯，表面光洁度高、不生锈。品牌PLC触摸屏，操控方便、智能。内置循环水冷却，精确控制流延辊温度。采用伺服电机驱动，无级精准调速，塑化稳定、一致性好。高强度伺服电机专用传动箱，外观精致、冷却效果好。 |
| 技术参数 | 主要技术指标及配 一、挤出机 参数 1.适用材料：PE、PP、PET、PA等 2.螺杆直径：≥25mm 3.螺杆长径比：≥28 4.螺杆转速：0-120rpm 5.压力测量范围/精度：0-50mpa，0.5%f.s 6.加热/冷却方式：电加热/风机冷却 7.操作温度：室温-400℃ ▲8.温度控制精度：≤±1℃ 9.最高产量：≥5kg/h 10.主电机功率：≥3kw ▲11.控制方式：PLC控制 12.额定功率：≥10kw 13. L×W×H：2105mm×860mm×1585mm（±10mm） 14．配备静态混炼器（配一根聚酯类PET螺杆）。 配置 ▲1.机架总成：高强度一体化机架，304不锈钢桌面，一体化高承重避震脚轮。 2.驱动总成：主电机：3kw伺服电机，专用伺服驱动器；减速机：专用伺服电机减速机，自润滑系统 3．挤出总成： ① 料筒：38CrMoAlA材料，进料口内置冷却水(风）套，抛光氮化处理； ② 螺杆：38CrMoAlA材料，直≥20mm，长径比≥28，抛光氮化处理； ③ 陶瓷加热器，风机冷却，可移动式SUS304不锈钢料斗 4．熔体测量系统：压力测量：0-50MPa，温度测量：0-400℃ 5．操控系统：不小于7寸触摸屏，提供挤出系统，升降系统，牵引系统，收卷系统等所有操作，温度曲线，压力曲线显示，故障报警信息查询；控制系统：计算机可编程控制器与上位操控系统组成，具有温度、压力、转速、线速自适应控制、过程参数的图文显示等功能。 二、吹膜机 1．最大折径：≥180mm 2．制品规格：0.02-0.1mm 3．辊面宽度：≥220mm 4．线速度：0-10m/min 配置 1.机架总成：高强度一体化机架，304不锈钢桌面，一体化高承重避震脚轮。 ▲2.模头总成：精密吹膜模头，铝合金直流矢量风环； 3、牵引总成： 3．1 钢辊直径：≥80mm，辊面宽：≥220mm，表面镀硬铬及镜面抛光处理； 3．2 胶辊直径：≥80mm，辊面宽：≥220mm，表面包硅胶及表面防粘处理； 3.3 气动压紧机构 3.4 ≥0.4kw伺服电机，专用伺服驱动器，专用伺服电机减速机装 3.5 采用人字架玻珠定位装置，可精确对称地调节两人字板间的夹角，保证设备稳定性和薄膜质量 4. 升降总成：铝合金静音升降机构，高灵活过渡辊 5. 导辊：辊直径：≥46mm，辊面宽：≥220mm，碳纤维辊 6. 收卷总成： 6．1 收卷气涨轴直径：≥75mm，辊面宽：≥220mm； 6．2 ≥0.4kw伺服电机，专用伺服驱动器，专用伺服电机减速机 7 安全保护装置：配置专用防烫防护罩，有明显防烫标识；控制面板配置紧急停止按钮，确保操作安全 8. 控制系统：计算机可编程控制器与上位操控系统组成，具有温度、压力、转速、线速自适应控制、过程参数的图文显示等功能。 9. 电器柜：机架一体化电器柜，铝合金电器安装板；低压电器，专用电器柜风扇及通风过滤器 10. 电气安全：安全接地并有明显的接地标识，故障自动停机和人工安全急停开关紧急停机 三、流延机 参数 1. 模头宽度：≥200mm 2. 制品宽度：≥180mm 3. 制品厚度：0.01-0.1mm 4. 辊面宽度：≥220mm 5. 线速度：≥10m/min 配置 ▲1.机架总成：高强度一体化机架，304 不锈钢桌面，一体化高承重避震脚轮；驱动总成：主电机：≥3kw伺服电机，专用伺服驱动器；减速机：专用伺服电机减速机，自润滑系统 2.模头总成：模头宽度：≥200mm；模唇厚度调节范围：0-0.5mm；模唇调节方式：推拉式模唇调节；流道形式：衣架式流道；模头材料：5CrNiMo 合金钢；模头流面镀硬铬并镜面抛光处理 4.熔体测量系统：温度测量：0-400℃，压力测量：0-50MPa 5.安全保护装置：配置专用防烫防护罩，有明显防烫标识 6.流延总成： ▲① 辊数量：2 条； ▲② 辊直径：≥220mm，辊面宽：≥220mm，辊表面镀硬铬处理，超镜面，硬度 HRC62-65，表面粗糙度 Ra0.01µm，不沾料,不脱层辊筒采用水冷却，可选油加热；≥0.4kw 伺服电机， ▲③ 专用伺服驱动器，专用伺服电机减速机 7.导辊：辊直径：≥46mm，辊面宽：≥220mm，碳纤维辊 8.切边装置：被动切刀，不锈钢刀架，两刀间距可调 9.牵引总成 ① 钢辊直径：≥80mm，辊面宽：≥220mm，表面镀硬铬及镜面抛光处理 ② 胶辊直径：≥80mm，辊面宽：≥220mm，表面包硅胶及表面防粘处理气动压紧机构 ③ 0.4kw 伺服电机，专用伺服驱动器，专用伺服电机减速机 10.收卷总成 ① 收卷气涨轴直径：≥75mm，辊面宽：≥220mm ② 0.4kw 伺服电机，专用伺服驱动器，专用伺服电机减速机 11.收边总成 ① 收边气涨轴直径：≥75mm，辊面宽：≥220mm ② ≥40w 力矩电机，专用力矩电机驱动器，专用力矩电机减速机 12.升降装置：手轮配套精密丝杆，可上下调节 13.移动装置：导轨滑块配套，可前后移动调节 14.安全保护装置：配置专用防护罩，有明显防护标识 15、模温机一台 控温范围：常温-180℃ 温控精度：PID+1℃ 电源：AC3 ∮ 380V 50HZ (3P+E) 传热媒介：导热油 冷却方式：间接冷却 加热功率：6KW 泵浦马力：0.325KW 泵浦工作流量: 35L/min 冷却水配管: DN15 外形尺寸: 700*360*815mm 16、空压机一台 空压机 型式： 移动式压缩机 气桶容量： 2（L） 功率： 1.1KW 220V 工作原理： 活塞式压缩机 转速： 10000（rpm） 噪音 40（dB） 压缩介质： 空气 |
| 联系方式 | 吕涛 17786282864 |

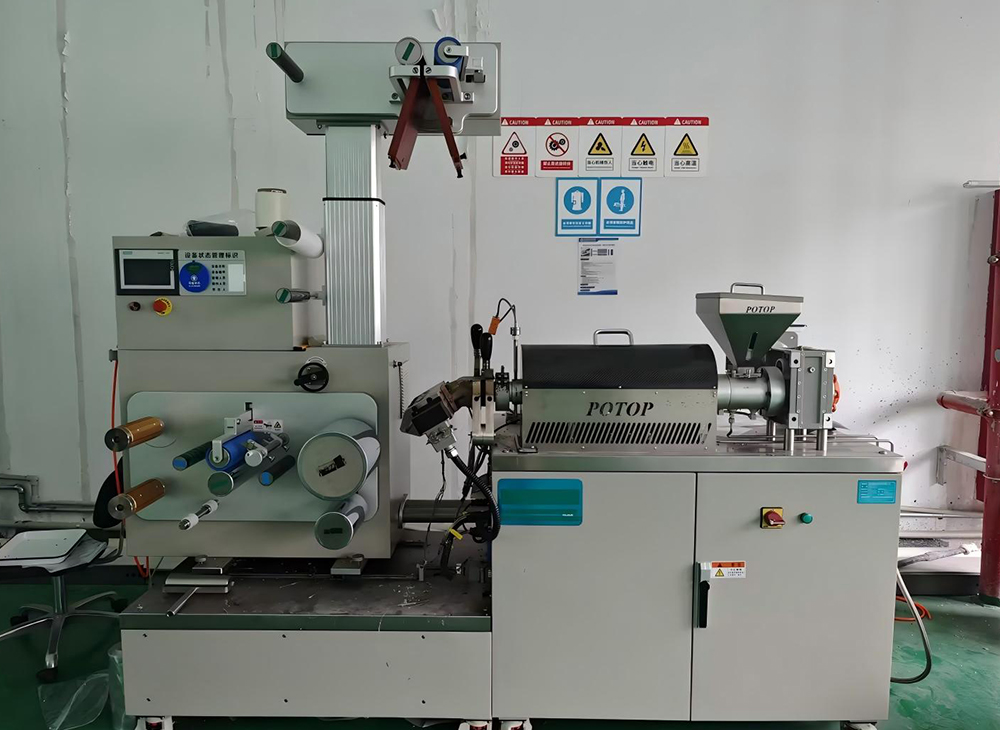

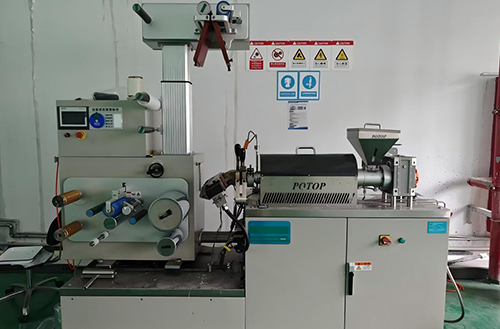

| 设备照片 |
|
