带电晕处理的精切机

带电晕处理的精切机
设备名称 带电晕处理的精切机
型号 HG-1800SF
制造商 杭州佑正恒光
主要功能 薄膜后道加工
设备概要 采用国外最新驱动和控制技术，采用最优化的机械、电器配置，使得该机自动化程度高、运行平稳、结构紧凑、收料整齐、松紧均匀、操作方便，是卷绕行业的理想分切设备。放卷采用3″无轴锥顶结构，并配有6″锥头。左、右放卷架可以分别实现横向的单独移动，只需拉开锁紧插销就可人工推至合适的工作位置，然后再次锁紧即可。收卷轴采用滚珠式滑差气涨轴，收卷张力通过I/P电空转换系统驱动摩擦滑差环，补偿料卷收卷直径变化而引起的张力变化，以保证膜幅的张力恒定。用在HG-1800SF上的驱动系统为数字交流系统(安川A1000/日本)，用于控制牵引驱动和收卷驱动等驱动部位，实现定长停车、张力控制等等功能，具有高精度速度及转矩控制、实时快速响应频率。维纶（10.4吋/WEINVIEW）触摸屏作为操作员和HG-1800SF交换的界面，实现如下功能：显示和设定分切速度、分切长度、累计长度、显示张力、放收卷张力设定、锥度设定、故障信息、材料特性存储等。
技术参数 1.适用料膜种类:  PP、PET
2.适用料膜厚度:  20-100um
3.放卷宽度: 最大1800mm，最小500mm，
4.放卷直径: 最大φ800mm
5.上卷方式: 无轴锥顶，3″和6″
6.分切方式: 剃刀悬空切、圆刀分切方式
7.机械速度: 最高300m/min
8.分切速度: 最高200m/min
9.收卷宽度: 最小12mm
10.收卷直径: 最大φ600mm
11.辊面宽度:  1900mm
12.收卷采用伺服电机控制，可进行摩擦补偿。
13.收卷轴使用滑差轴收卷，每个滑差环宽度12mm。保证每卷材料收卷张力均匀。
14.放卷设置了接料平台，使接料省时省力。
15.放卷张力采用了闭环恒张力控制方式
16.具有定长自动停车和放卷直径自动停车功能
17.采用高精度纠偏控制系统，具有快速响应特性
18.10.4寸触摸屏。带高效可编程控制系统和驱动系统。
19.圆刀分切方式，将圆刀片压入刀槽辊槽内分切。圆刀：10套/V型刀口；圆刀片厚度不大于0.6mm。剃刀刀架：110把，每把刀架厚度12mm。厚度3mm的不锈钢垫片110块。
20.配套8KW电晕处理装置，
21.静电消除器：一拖二/主动放电
22.吹边采用高压低噪音风机直吹方式，将两端废边直接吹出。
23.配套1800全自动切纸管机，可以自动切3英寸纸管和6英寸纸管。
24.辅助数据:
24.1 电  源:  380V±5%，3相，50Hz
24.2 总功率: 约14Kw,总重量: 约6吨
24.3 导向辊表面茶色氧化或包软木皮
24.4 机架为喷漆处理，电器柜及罩子类为喷塑处理.
24.5 墙板及放卷架加工：加工中心或数控镗铣床
24.6 螺钉、螺帽等标准件为镀白锌处理
24.7 轴类镀铬、镀镍处理
24.8 外露法兰、套杯等发黑处理
24.9 外露齿轮渗氮酸化处理
联系方式 吕涛 17786282864

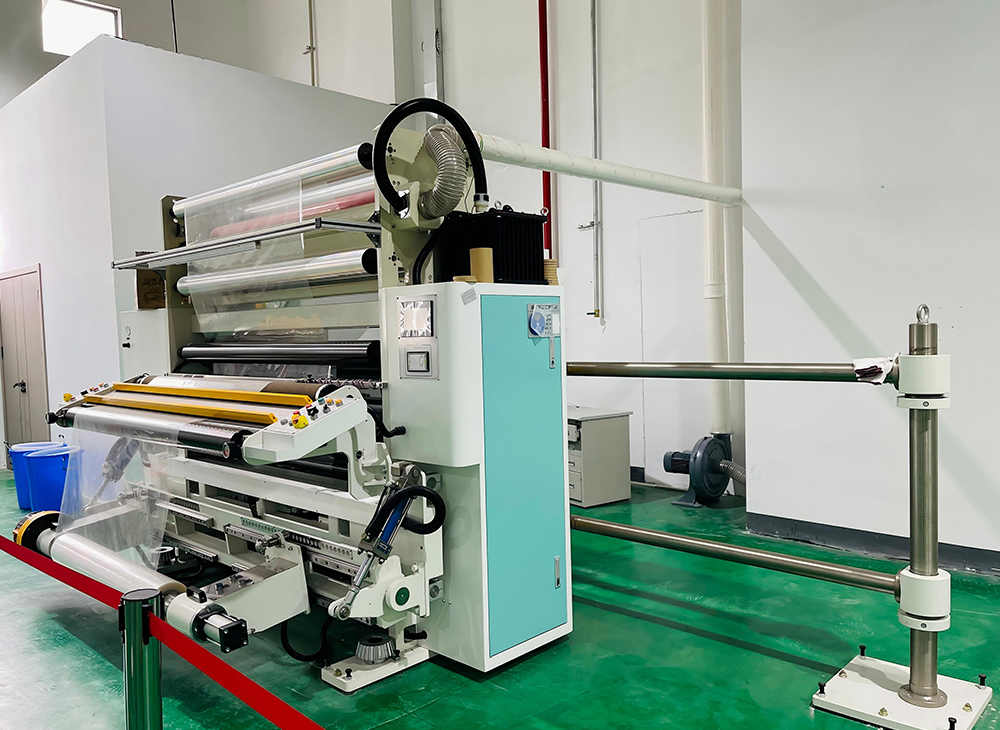

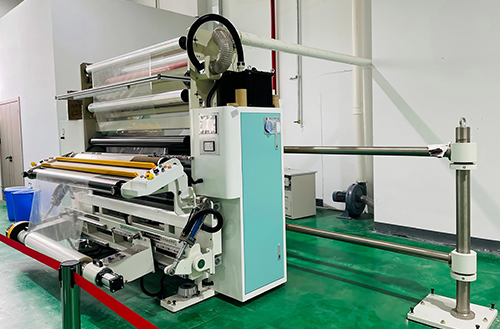

设备照片 带电晕处理的精切机
