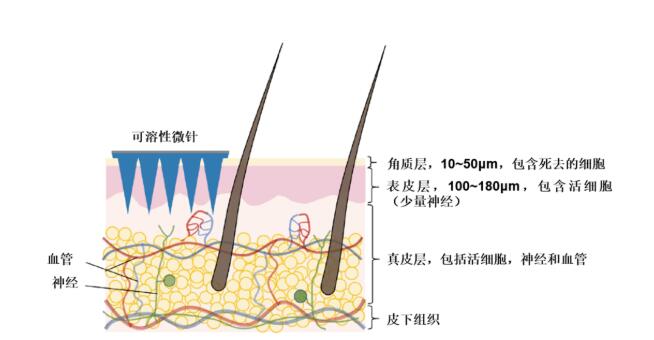

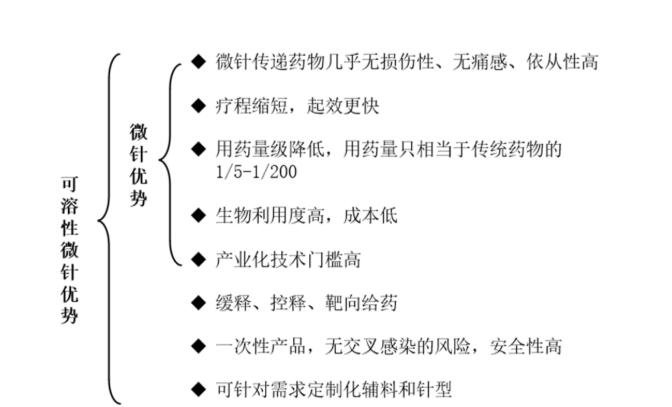

聚焦生物医药创新发展战略,深耕透皮递送与功能材料领域,集聚政产学研用全方位平台资源,集结一批具有多年技术研发经验的科学家和产业化经验的行业专家人才队伍,以纳米载体、水凝胶和微针为核心技术,开展科技服务、自主研发、商业BD、项目孵化和战略咨询业务,发力于行业关键共性技术,突出复合性与延展性的商业理念,目标是实现技术增值、精准转化和商业应用推广。
03
以HA微针制备工艺流程为例,通过将 HA 和去离子水混合来制备 HA 溶液。完成图 a 所示的过程后,所形成的 HA 溶液的范围从稀释溶液到高粘度溶液,具体取决于 HA 各种分子量的配比比列。制备 HA 溶液后,将其倒入压模中,如图 b 所示。然后,将不锈钢板(0.5mm×12mm×12mm,0.562g)放置在溶液上,如图 c 所示。该结构在图中称为压印单元。然后,将夹在不锈钢板和压模之间的溶液在减压装置中于 130°C的温度放置一天,如图 d 所示。温度曲线如下;T1 和 T2分别表示室温、溶液在减压装置中蒸发的合适温度。在此,T1 和 T2 设置为 25℃和 130℃。在 1 小时内,温度从T1升高到 T2。温度在 T2上保持 24 小时,然后将温度降低到 40℃后,将微针从减压装置中取出,并从压模中取出微针,如图 e 所示。冷却至室温后,可以获得图 f 的 HA 微针。

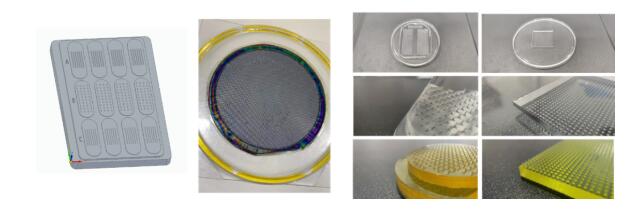

| 具备多种模具制备能力

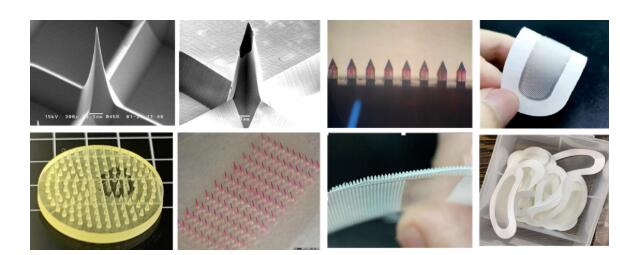

形貌:圆锥、金字塔、 四棱锥等形状
